فلوسوئیچ بهعنوان یکی از اجزای مهم سیستمهای کنترلی، نقش مستقیمی در افزایش ایمنی، کاهش استهلاک تجهیزات و بهینهسازی عملکرد کل مجموعه دارد. در بسیاری از پروژهها دیده میشود که نبود یک سوئیچ جریان مناسب، باعث بروز مشکلاتی میشود که در نگاه اول ساده به نظر میرسند، اما در عمل هزینههای سنگینی به سیستم تحمیل میکنند. از جمله این مشکلات میتوان به سوختن الکتروموتور، خرابی پروانه پمپ، ناپایداری فشار و حتی از کار افتادن کامل سیستم اشاره کرد.
در سیستمهای آبرسانی، بهویژه در ساختمانها و مجموعههایی که وابستگی زیادی به پمپ دارند، کنترل دقیق شرایط کاری اهمیت دوچندانی پیدا میکند. فلوسوئیچ در چنین شرایطی بهعنوان یک ناظر دائمی عمل میکند و اجازه نمیدهد پمپ در شرایط نامناسب به کار خود ادامه دهد. این موضوع زمانی اهمیت بیشتری پیدا میکند که سطح آب مخزن دچار نوسان باشد و کنترل آن بهدرستی انجام نشود؛ به همین دلیل استفاده همزمان از فلوسوئیچ در کنار تجهیزاتی مانند فلوتر مخزن آب یک راهکار منطقی و کاملاً فنی محسوب میشود.
از طرف دیگر، در طراحی اصولی تأسیسات، نگاه صرفاً به یک قطعه کافی نیست و باید کل سیستم بهصورت یکپارچه دیده شود. فلوسوئیچ زمانی بیشترین کارایی را دارد که در کنار سایر اجزای اصلی مانند پمپ، مخزن، شیرآلات و تجهیزات کنترلی نصب شود. به همین علت، در بسیاری از استانداردهای فنی و توصیههای مهندسی، به ارتباط مستقیم این قطعه با ضرورت نصب پمپ و مخزن آب اشاره میشود؛ چرا که نبود هر یک از این اجزا میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
نکته مهم دیگر این است که فلوسوئیچ تنها یک قطعه حفاظتی ساده نیست، بلکه بخشی از منطق کنترلی سیستم بهشمار میرود. در پروژههای بزرگتر، این تجهیز میتواند اطلاعات مهمی درباره وضعیت جریان به سیستمهای هوشمند، تابلوهای برق یا کنترلرهای مرکزی ارسال کند و نقش مؤثری در پایش مداوم سیستم داشته باشد. همین ویژگی باعث شده است که استفاده از فلوسوئیچ در سالهای اخیر، نهتنها در تأسیسات صنعتی، بلکه در ساختمانهای مسکونی مدرن نیز افزایش پیدا کند.
در این مقاله چه میخوانید؟
-
جدول مقایسه انواع سوئیچ جریان (مکانیکی، پدالی، پیستونی، مغناطیسی، دیجیتال)
-
نکات مهم انتخاب فلوسوئیچ (سایز، فشار کاری، دمای سیال و نوع خروجی)

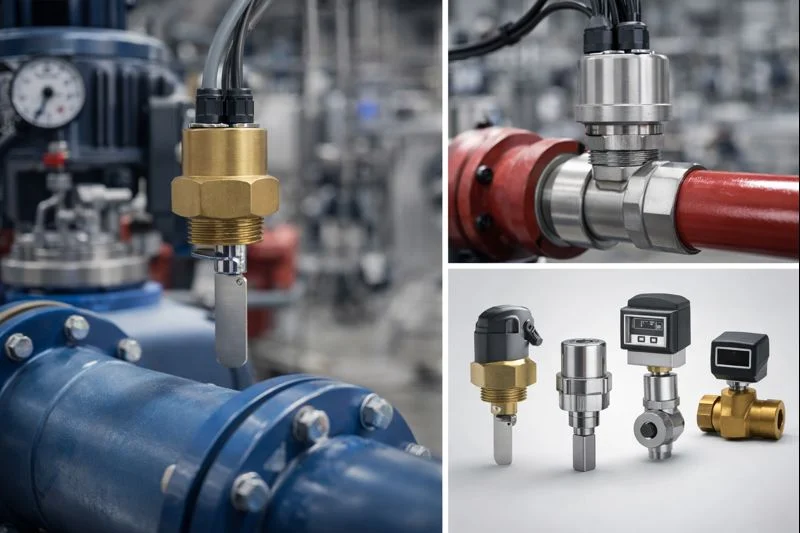

فلوسوئیچ چیست؟
فلوسوئیچ (Flow Switch) قطعهای حیاتی در هر سیستمی است که انتقال سیال (مانند آب، هوا، روغن یا حتی مواد شیمیایی) در آن صورت میگیرد. وظیفه اصلی این تجهیز، پایش مداوم و تشخیص وضعیت جریان درون لوله است و در صورت عبور سیال، یک فرمان الکتریکی مشخص صادر میکند.
این فرمان الکتریکی معمولاً برای اهداف کلیدی زیر در سیستمهای اتوماسیون و تأسیسات به کار میرود:
- روشن یا خاموش کردن پمپها بر اساس نیاز واقعی جریان.
- اعلام هشدار فوری در صورت قطع ناگهانی جریان سیال.
- جلوگیری از کارکرد خشک پمپ (Dry Run)، که یکی از شایعترین دلایل خرابی الکتروموتورها است.
- حفاظت از تجهیزات حساس صنعتی و کاهش هزینههای تعمیر و نگهداری ناخواسته.
- امکان کنترل هوشمند و بهینهسازی مصرف انرژی در سیستمهای تاسیساتی مدرن.
به زبان ساده، فلوسوئیچ مانند یک نگهبان دقیق عمل میکند که بهطور مداوم وضعیت جریان را بررسی کرده و به سیستم فرمان میدهد: “جریان هست یا نیست”.
اهمیت این کنترل جریان در ارتباط مستقیم با نحوه مدیریت مخازن آب و پمپها قرار دارد. در بسیاری از پروژهها، کنترل سطح آب در مخازن توسط شناورهای ساده انجام میشود که در این زمینه، تجهیزاتی مانند فلوتر مخزن آب نقش کلیدی در تعیین نقاط قطع و وصل دارند. با این حال، فلوسوئیچ لایهای از حفاظت اضافی را فراهم میآورد؛ زیرا ممکن است آب از طریق شیرهای دیگر تخلیه شود، حتی اگر فلوتر هنوز فعال نشده باشد. به همین دلیل است که اغلب بر ضرورت نصب پمپ و مخزن آب با در نظر گرفتن مکانیزمهای حفاظتی چندگانه تأکید میشود که فلوسوئیچ یکی از ارکان اصلی آن است.
مدیریت سیالات در مخازن، بهخصوص آب مصرفی یا فرآیندی، خود مجموعهای از الزامات تخصصی را به همراه دارد. موضوعاتی مانند چالشها و نوآوریهای مخازن آب نظیر مقابله با رسوبگذاری، خوردگی و رشد میکروارگانیسمها، همواره مورد توجه مهندسان تأسیسات بوده است. راهکارهای نوآورانه برای بهبود مواد سازنده و طراحیهای داخلی مخازن، مستقیماً بر کیفیت سیال و کارکرد صحیح تجهیزات متصل به آن، از جمله فلوسوئیچها، اثر میگذارد.
علاوه بر نوآوریها، فرایند نگهداری و تمیز کردن مخازن آب از اهمیت بسزایی برخوردار است. تجمع رسوبات یا بیوفیلمها میتواند مجرای عبور سیال را تنگ کرده یا حتی تیغه یا پیستون فلوسوئیچ را مسدود کند و باعث شود دستگاه در شرایط واقعی جریان، عملکرد صحیحی نداشته باشد. بنابراین، یک برنامه منظم برای بازرسی و سرویس فلوسوئیچها همزمان با نگهداری و تمیز کردن مخازن آب ضروری است تا کارایی سیستم حفظ شود.

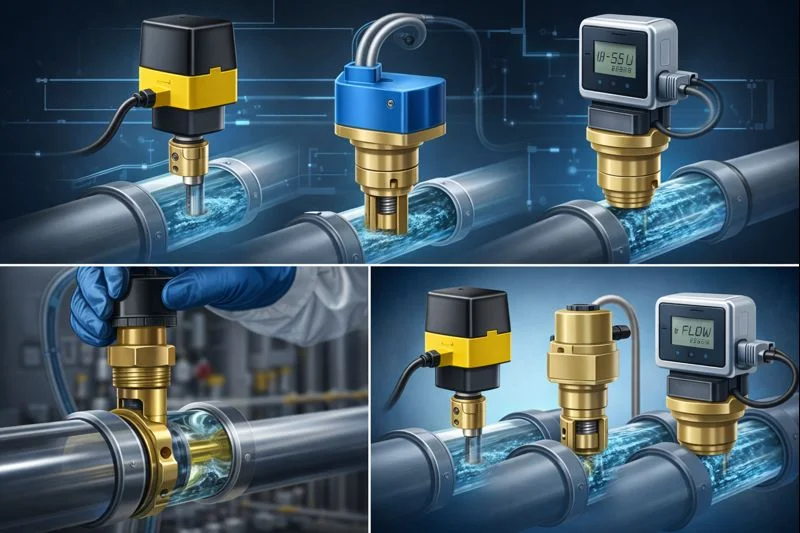

فلوسوئیچ چگونه کار میکند؟
بسته به نوع فلوسوئیچ، روش تشخیص جریان متفاوت است؛ اما خروجی همهی آنها یک سیگنال کنترلی است که وضعیت وجود یا عدم وجود جریان را به سیستم اعلام میکند.
در مدلهای رایج، زمانی که سیال معمولاً آب یا روغن درون لوله جریان پیدا میکند، یکی از مکانیزمهای تشخیص فعال میشود:
- یک پره (Paddle) یا قطعه متحرک درون مسیر جریان حرکت میکند، و همین تغییر مکان باعث تحریک کلید داخلی میشود.
- در مدلهای پیستونی، یک پیستون کوچک با فشار سیال جابهجا شده و موقعیتش وضعیت “وجود جریان” را مشخص میکند.
- نوع الکترونیکی یا مغناطیسی فلوسوئیچ از سنسور مغناطیسی یا هالافکت برای تشخیص جریان استفاده میکند، بدون نیاز به قطعات مکانیکی.
در تمام این حالتها، خروجی نهایی فلوسوئیچ بهصورت تغییر وضعیت کنتاکتهای داخلی از حالت «خاموش (OFF)» به «روشن (ON)» است. این تغییر، همان سیگنال کنترلی است که به تابلو برق یا PLC ارسال میشود تا درباره کارکرد پمپ، آلارم یا قطع اضطراری تصمیمگیری کند.
کارکرد صحیح فلوسوئیچ ارتباط مستقیمی با وضعیت مخزن آب دارد. زمانیکه مخزن دچار افت سطح یا تخلیه کامل شود، جریان آب در لوله قطع شده و فلوسوئیچ سریعاً موضوع را به سیستم اعلام میکند تا از خشککار کردن پمپ جلوگیری شود. این هماهنگی بین فلوسوئیچ و سطح آب ذخیرهشده در مخزن آب یکی از پایههای طراحی تأسیسات مطمئن محسوب میشود.
به همین دلیل مهندسان هنگام طراحی سامانههای پمپاژ و کنترل سیال، همیشه بر اهمیت نصب مخزن آب در کنار تجهیزات کنترلی تأکید دارند؛ زیرا وجود مخزن نهتنها نقش تأمین منبع پایدار سیال را ایفا میکند، بلکه به فلوسوئیچ امکان عملکرد دقیق و بدون خطا را میدهد. اگر مخزن درست طراحی یا نصب نشده باشد، ممکن است فلوسوئیچ پیوسته سیگنالهای اشتباه ارسال کند، مثلاً پمپ را بیدلیل روشن و خاموش نماید، که این شرایط موجب افزایش استهلاک سیستم میشود.
تفاوت فلوسوئیچ و پرشر سوئیچ چیست؟
بسته به نوع فلوسوئیچ، روش تشخیص جریان متفاوت است؛ اما خروجی همهی آنها یک سیگنال کنترلی است که وضعیت وجود یا عدم وجود جریان را به سیستم اعلام میکند.
در تمام این حالتها، خروجی نهایی فلوسوئیچ بهصورت تغییر وضعیت کنتاکتهای داخلی از حالت «خاموش (OFF)» به «روشن (ON)» است. این تغییر، همان سیگنال کنترلی است که به تابلو برق یا PLC ارسال میشود تا درباره کارکرد پمپ، آلارم یا قطع اضطراری تصمیمگیری کند.
ارتباط عملکرد فلوسوئیچ با سیستم ذخیره و انتقال آب
کارکرد صحیح فلوسوئیچ ارتباط مستقیمی با وضعیت مخزن آب دارد. زمانیکه مخزن دچار افت سطح یا تخلیه کامل شود، جریان آب در لوله قطع شده و فلوسوئیچ سریعاً موضوع را به سیستم اعلام میکند تا از خشککار کردن پمپ جلوگیری شود. این هماهنگی بین فلوسوئیچ و سطح آب ذخیرهشده در مخزن آب یکی از پایههای طراحی تأسیسات مطمئن محسوب میشود.
مخزن آب در تأسیسات ساختمان نقش حیاتی در تأمین آب مورد نیاز برای مصارف مختلف دارد. این مخازن نه تنها بهعنوان منبع ذخیره آب عمل میکنند، بلکه در مدیریت فشار و تأمین آب در مواقع اضطراری نیز موثر هستند. استفاده از فلوتر مخزن آب برای کنترل سطح آب در این مخازن، بهطور معمول با فلوسوئیچ هماهنگ میشود تا از عملکرد صحیح سیستم آبیاری و توزیع آب اطمینان حاصل شود.
به همین دلیل مهندسان هنگام طراحی سامانههای پمپاژ و کنترل سیال، همیشه بر اهمیت نصب مخزن آب در کنار تجهیزات کنترلی تأکید دارند؛ زیرا وجود مخزن نهتنها نقش تأمین منبع پایدار سیال را ایفا میکند، بلکه به فلوسوئیچ امکان عملکرد دقیق و بدون خطا را میدهد. اگر مخزن درست طراحی یا نصب نشده باشد، ممکن است فلوسوئیچ پیوسته سیگنالهای اشتباه ارسال کند، مثلاً پمپ را بیدلیل روشن و خاموش نماید، که این شرایط موجب افزایش استهلاک سیستم میشود.
همچنین در سیستمهایی که چند مرحله پمپاژ دارند، ارتباط دقیق بین فلوسوئیچ و سطح آب در مخزن باعث میشود هر پمپ فقط در زمانی که جریان واقعاً برقرار است، فعال شود این کار عمر تجهیزات را افزایش داده و مصرف انرژی را به حداقل میرساند،فلوسوئیچ یکی از فاوری های پیشرفته برای مدیریت آب به حساب می آید.
تفاوت فلوسوئیچ و پرشر سوئیچ
خیلیها این دو را اشتباه میگیرند، اما تفاوتشان مهم است:
- فلوسوئیچ جریان را تشخیص میدهد (عبور واقعی آب در لوله)
- پرشر سوئیچ فشار را تشخیص میدهد (ممکن است فشار باشد ولی جریان نباشد)

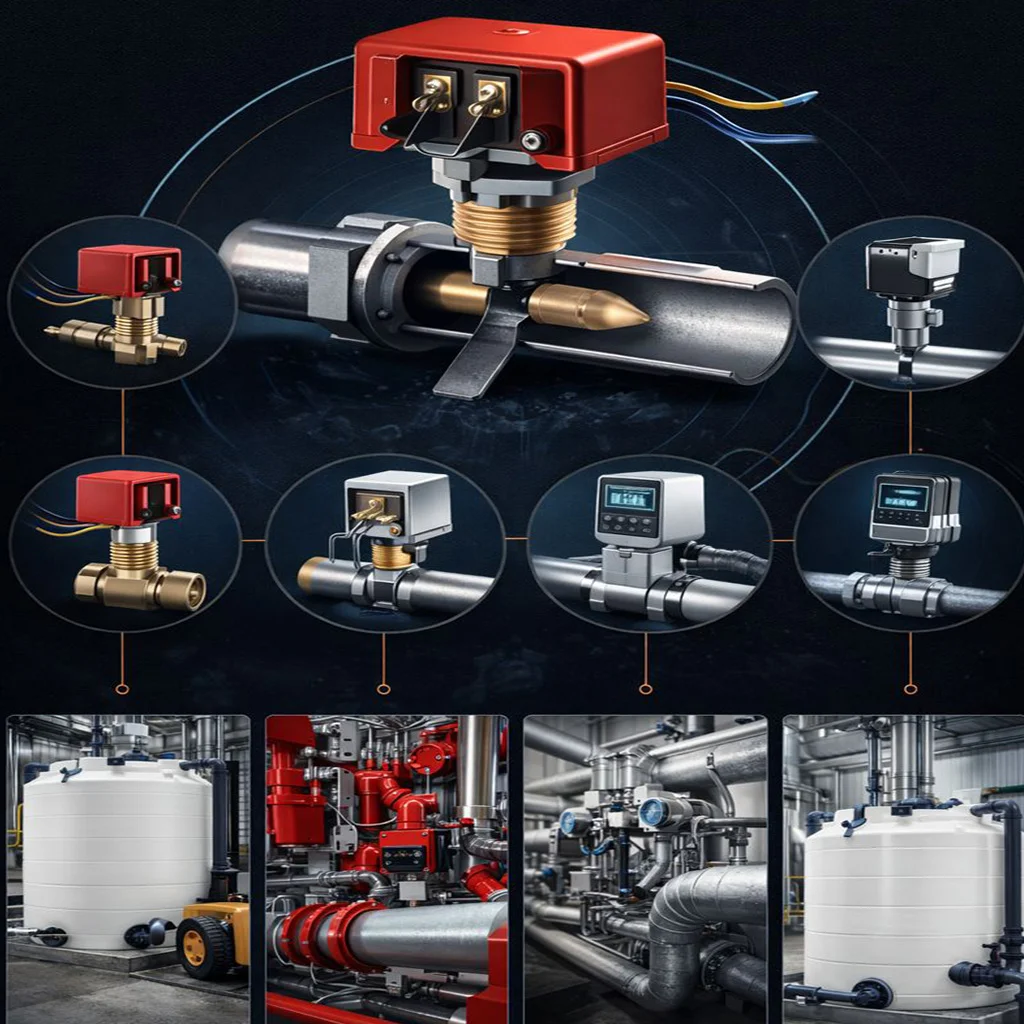

انواع فلوسوئیچ (سوئیچ جریان) بر اساس عملکرد
1) فلوسوئیچ پدالی (Paddle Flow Switch)
رایجترین مدل در تاسیسات ساختمانی و موتورخانههاست.
پره داخل لوله قرار میگیرد و با جریان آب حرکت میکند.
مزایا: قیمت مناسب، نصب رایج
معایب: نیاز به فضای کافی، حساس به رسوب در برخی شرایط
2) فلوسوئیچ پیستونی (Piston Flow Switch)
در این مدل، یک پیستون با فشار جریان حرکت میکند و فرمان میدهد.
مزایا: دقت خوب، مناسب برای فضاهای محدود
معایب: در سیالات خیلی آلوده ممکن است گیر کند
3) فلوسوئیچ مغناطیسی (Magnetic Flow Switch)
در این مدل از آهنربا و سنسور برای تشخیص حرکت استفاده میشود.
مزایا: ایمنی بالاتر، دوام بهتر
معایب: قیمت بالاتر نسبت به مدلهای ساده
4) فلوسوئیچ دیجیتال و الکترونیکی
در سیستمهای هوشمند یا صنعتی پیشرفته استفاده میشود و معمولاً خروجی دقیقتری دارد.
مزایا: دقت بالا، قابلیت تنظیم، برخی مدلها با نمایشگر
معایب: قیمت بالا، نیاز به برق و نصب تخصصیتر
جدول مقایسه انواع فلوسوئیچ
| نوع فلوسوئیچ | نحوه عملکرد | کاربردهای رایج | مزایا | محدودیتها |
|---|---|---|---|---|
| پدالی (پرهای) | حرکت پره در مسیر جریان | موتورخانه، پمپ آب، تاسیسات ساختمان | اقتصادی و رایج | حساس به نصب صحیح |
| پیستونی | حرکت پیستون با جریان | سیستمهای کوچک، فضاهای محدود | دقت خوب | حساس به آلودگی سیال |
| مغناطیسی | تحریک سنسور با میدان مغناطیسی | صنعتی، خطوط حساس | دوام بالا | هزینه بیشتر |
| دیجیتال | سنسور الکترونیکی | سیستم هوشمند، کنترل دقیق | تنظیمپذیر و دقیق | قیمت بالاتر |
کاربردهای فلوسوئیچ در صنعت و ساختمان
فلوسوئیچ در بخشهای مختلف استفاده میشود، اما مهمترین کاربردهای آن در جایی مشخص میشود که قطع شدن جریان، مساوی با ایجاد مشکل در عملکرد سیستم یا حتی آسیب به تجهیزات باشد. بهطور کلی، فلوسوئیچ کمک میکند کنترل جریان بهصورت واقعی انجام شود و سیستم فقط در زمانی فعال بماند که عبور سیال برقرار است. همین موضوع باعث میشود فلوسوئیچ در بسیاری از سیستمهای پمپاژ، تاسیسات ساختمانی و پروژههای صنعتی به یک قطعه کاربردی و ضروری تبدیل شود.
سیستم پمپ آب ساختمان
فلوسوئیچ در سیستم پمپ آب ساختمان استفاده میشود تا پمپ فقط زمانی روشن شود که واقعاً جریان نیاز است یا برای جلوگیری از کارکرد خشک. در بسیاری از ساختمانها، قطع یا کاهش جریان میتواند باعث فشار اضافی به پمپ شود و در صورت نبود کنترل مناسب، خرابی سریعتر اتفاق میافتد. استفاده از فلوسوئیچ در این بخش باعث میشود پایداری سیستم بیشتر شود و عملکرد پمپ دقیقتر و ایمنتر باقی بماند.
سیستم آتشنشانی و بوستر پمپ
در سیستمهای آتشنشانی، موضوع صرفاً روشن بودن تجهیزات نیست؛ بلکه باید تشخیص داده شود که آب در شبکه واقعاً جریان پیدا کرده است. فلوسوئیچ میتواند این وضعیت را تشخیص دهد و سیستم را وارد حالت فعال کند. این کاربرد، در پروژههای حساس و ساختمانهای بزرگ اهمیت بیشتری دارد، چون عملکرد صحیح و سریع سیستم آتشنشانی در زمان بحران نقش حیاتی دارد.
چیلر، بویلر و سیستم HVAC
در سیستمهای سرمایش و گرمایش، گردش صحیح آب در مدار اهمیت بسیار بالایی دارد. فلوسوئیچ برای اطمینان از اینکه آب در مدار گردش دارد استفاده میشود و اجازه نمیدهد سیستم بدون جریان کار کند. این موضوع هم باعث محافظت از تجهیزات میشود و هم از اختلال در عملکرد سیستم جلوگیری میکند، چون کارکرد تاسیسات بدون جریان مناسب میتواند به تجهیزات آسیب جدی وارد کند.
صنایع شیمیایی و خطوط سیالات
در صنایع شیمیایی و خطوط انتقال سیالات، قطع جریان گاهی مساوی با خطر است؛ مخصوصاً در مواقعی که مواد خورنده، داغ یا حساس در حال انتقال هستند. به همین دلیل فلوسوئیچ در این بخش یک قطعه حیاتی محسوب میشود و میتواند نقش محافظتی و کنترلی بسیار مهمی ایفا کند. این کاربرد، در پروژههایی که ذخیرهسازی و انتقال حجمهای بالا مطرح است هم اهمیت بیشتری پیدا میکند؛ بهعنوان نمونه در سیستمهایی که از مخازن با ظرفیتهای بالا مثل مخزن ۱۰۰۰۰ لیتری افقی سه لایه یا در سمتی دیگر مخزن ۲۰۰۰۰ لیتری عمودی سهلایه استفاده میشود، کنترل دقیق جریان میتواند از آسیب به تجهیزات و بروز خطاهای جدی در روند بهرهبرداری جلوگیری کند
نکات مهم در انتخاب فلوسوئیچ مناسب
قبل از خرید فلوسوئیچ، این موارد را بررسی کن:
سایز لوله: سایز لوله باید با سایز مناسب فلوسوئیچ مطابقت داشته باشد. فلوسوئیچها در اندازههای مختلف تولید میشوند (مثلاً 1 اینچ، 2 اینچ، 3 اینچ و…) و انتخاب سایز صحیح، تضمینکننده عملکرد دقیق و جلوگیری از آسیب به تجهیزات است.
حداقل دبی مورد نیاز: دبی (میزان جریان) حداقل مورد نیاز برای تحریک کلید فلوسوئیچ باید مشخص شود. این دبی باید از دبی عملکردی سیستم بیشتر باشد تا از عملکرد صحیح و بدون وقفه فلوسوئیچ اطمینان حاصل شود.
فشار کاری سیستم: فشار کاری سیستم باید در محدوده مشخصات فنی فلوسوئیچ باشد. استفاده از فلوسوئیچی که فشار کاری آن با فشار سیستم مطابقت نداشته باشد، میتواند منجر به آسیب و خرابی تجهیز شود.
دمای سیال: دمای سیال باید در محدوده دمایی مجاز فلوسوئیچ باشد. استفاده از فلوسوئیچی که دمای سیال مورد استفاده با دمای مجاز آن مغایرت داشته باشد، ممکن است باعث کاهش طول عمر و عملکرد آن شود.
نوع سیال: نوع سیال (آب، مواد شیمیایی، روغن، هوا) نقش مهمی در انتخاب فلوسوئیچ دارد. فلوسوئیچها برای انواع مختلف سیالات با مواد و پوششهای مختلف تولید میشوند تا از خوردگی و آسیب جلوگیری شود.
نوع خروجی الکتریکی: نوع خروجی الکتریکی (NO/NC) باید با سیستم کنترلی سازگار باشد. خروجیهای NO (Normally Open) معمولاً در حالت عادی باز هستند و در صورت جریان، بسته میشوند. خروجیهای NC (Normally Closed) در حالت عادی بسته هستند و در صورت جریان، باز میشوند.
محل نصب: محل نصب فلوسوئیچ (افقی یا عمودی) و موقعیت آن نسبت به پمپ (قبل/بعد پمپ) باید با نیازهای سیستم هماهنگ باشد. محل نصب و جهت جریان سیال میتواند بر عملکرد و طول عمر فلوسوئیچ تأثیر بگذارد.
مخازن افقی: در سیستمهایی که از مخازن افقی استفاده میشود، فلوسوئیچ باید به گونهای نصب شود که با جهت جریان در مخزن هماهنگ باشد و از تجمع رسوبات و آلودگی در داخل فلوسوئیچ جلوگیری شود.
مخازن عمودی: در سیستمهایی که از مخازن عمودی استفاده میشود، فلوسوئیچ باید در قسمت پایین مخزن نصب شود تا از تشخیص صحیح جریان در صورت تجمع رسوبات در بالای مخزن اطمینان حاصل شود.
پمپ آب خانگی و صنعتی: در انتخاب فلوسوئیچ برای پمپ آب، باید به نوع پمپ (خانگی یا صنعتی) و میزان جریان مورد نیاز توجه کرد.
پرسشهای فلوسوئیچ
1) فلوسوئیچ برای پمپ آب بهتر است یا پرشر سوئیچ؟
برای تشخیص واقعی جریان، فلوسوئیچ دقیقتر است. اما در بسیاری از سیستمها ترکیب هر دو بهترین نتیجه را میدهد.
2) فلوسوئیچ کجا نصب میشود؟
معمولاً روی مسیر لوله و در محلی نصب میشود که جریان پایدارتر باشد. نصب اشتباه میتواند باعث خطای عملکرد شود.
3) فلوسوئیچ در آب دارای رسوب هم کار میکند؟
مدلهای ساده ممکن است در طول زمان تحت تاثیر رسوب قرار بگیرند. برای این شرایط، مدلهای مقاومتر یا دیجیتال بهتر هستند.
4) آیا فلوسوئیچ فقط برای آب است؟
خیر. بعضی مدلها برای هوا، روغن و سیالات صنعتی هم طراحی میشوند؛ اما باید سازگاری متریال آن بررسی شود.
جمعبندی نهایی فلوسوئیچ
فلوسوئیچ یا سوئیچ جریان، یکی از قطعات بسیار مهم در کنترل و حفاظت سیستمهای پمپاژ و تاسیسات است. این قطعه با تشخیص عبور واقعی سیال، مانع از خطاهای جدی مثل کارکرد خشک پمپ، آسیب به تجهیزات و اختلال در عملکرد سیستم میشود. این موضوع زمانی اهمیت بیشتری پیدا میکند که سیستم پمپاژ در کنار تجهیزات ذخیرهسازی آب استفاده شود؛ چون در بسیاری از پروژههای ساختمانی، باغی یا تاسیساتی، مخازن آب نقش اصلی در تامین آب پایدار دارند و کنترل صحیح جریان میتواند از خرابیهای پرهزینه جلوگیری کند. حتی در فضاهای محدود که از مخازن کتابی استفاده میشود، وجود یک کنترل دقیق جریان باعث میشود پمپ در شرایط قطع آب یا افت جریان، بیدلیل تحت فشار قرار نگیرد و عملکرد سیستم پایدارتر باقی بماند.
انواع فلوسوئیچ شامل مدلهای پدالی، پیستونی، مغناطیسی و دیجیتال است که هرکدام بسته به فشار، دبی و شرایط پروژه انتخاب میشوند. اگر انتخاب فلوسوئیچ با توجه به سایز لوله، نوع سیال و شرایط کاری انجام شود، سیستم شما هم ایمنتر میشود و هم عمر تجهیزات چند برابر خواهد شد. این موضوع مخصوصاً در سیستمهایی که تامین آب بهصورت مداوم اهمیت دارد،
